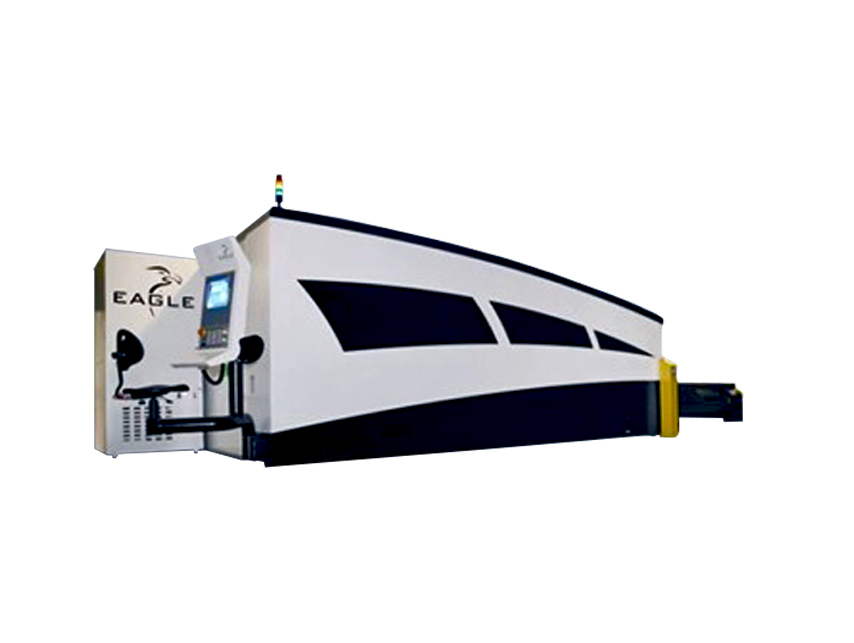

Wycinarka laserowa Eagle eVision 1225 f2.0

Centrum Napędów i Maszyn Elektrycznych

 Laser

Dział Prototypów i Urządzeń Specjalnych oferuje usługi cięcia laserem w technologii „FIBER”.

Usługi wykonujemy przy wykorzystaniu wycinarki laserowej Eagle eVision 1225 f2.0.

KONTAKT:

Grzegorz Pociejowski

Specjalista Techniczny
Dział Prototypów i Urządzeń Specjalnych
Tel: +48 32 258 20 41 wew. 41

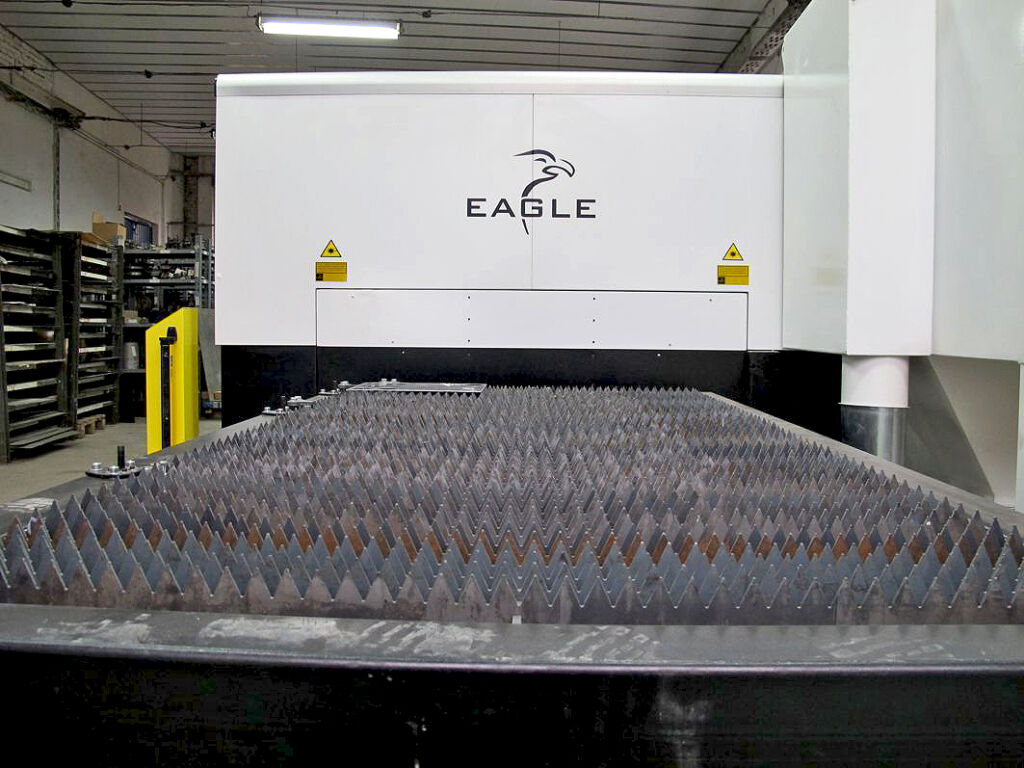

Wycinarka laserowa Eagle eVision 1225 f2.0
Nasz instytut oferuje wysokiej jakości cięcie laserem blachy magnetycznej, czarnej, nierdzewnej, aluminium, miedzi, mosiądzu, tytanu oraz blachy ocynkowanej. Cięcie wykonywane jest w technologii „FIBER”, co zapewnia dużo większą dokładność niż klasyczne lasery CO2.

Zachęcamy Państwa do skorzystania z naszych usług w zakresie cięcia i wycinania blach:

  • magnetycznych
  • stalowych
  • nierdzewnych
  • miedzianych
  • mosiężnych
  • aluminiowych.

Usługi cięcia/wycinania laserem świadczy Łukasiewicz–GIT, Centrum Napędów i Maszyn Elektrycznych, Dział Prototypów i Urządzeń Specjalnych. Nasze centrum znajduje się w Sosnowcu.

Przykłady elementów wyciętych na naszej wycinarce laserowej w Sosnowcu:

Parametry:

  • Maksymalna moc źródła lasera 20 [kW]
  • Maksymalna prędkość pozycjonowania 180 [m/min]
  • Dokładność cięcia 0,1 [mm]
  • Maksymalna prędkość cięcia: 150 [m/min]
  • Powtarzalność: 0,03 [mm]

Możliwe grubości blach do cięcia w zależności do rodzaju:

  • blachy magnetyczne od 0,35 do 1 mm,
  • blachy stalowe do 12 mm,
  • blachy nierdzewne do 6 mm,
  • blachy miedziane do 2 mm,
  • blachy mosiężne do 4 mm,
  • blachy aluminiowe do 6 mm.

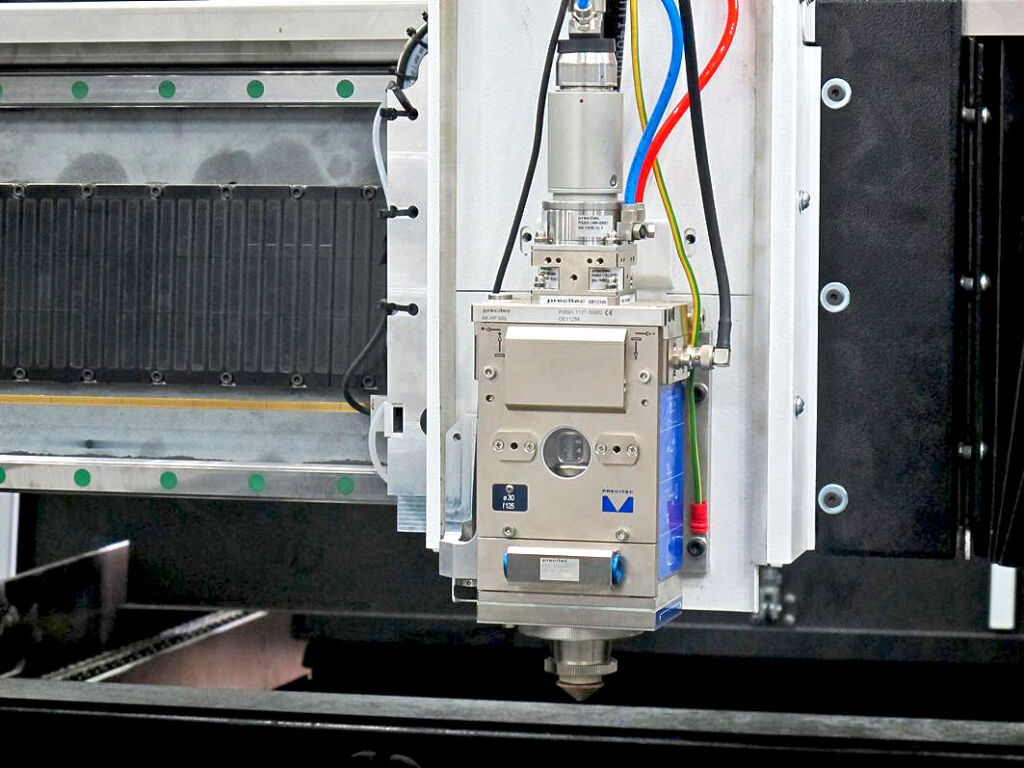

Wycinarka laserowa Eagle eVision 1225 f2.0

Cięcie laserem z wykorzystaniem technologii FIBER:

Film prezentuje możliwości wycinarki laserowej do bezgradowego wycinania blach elektromagnetycznych.

Technologia Fiber

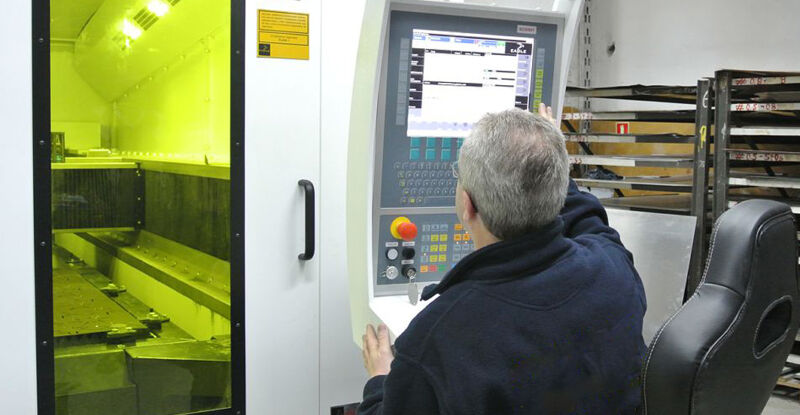

Wycinarka laserowa Eagle eVision 1225 f2.0
Wycinarka laserowa Eagle eVision 1225 f2.0

Technologia „FIBER” w porównaniu z klasycznymi laserami CO2 cechuje się 10-krotnie krótszą długością fali, z transportem wiązki laserowej o bardzo dużej gęstości energii za pomocą światłowodu, co pozwala na uniknięcie nadmiernego nagrzewania stref cięcia, zapewnia brak gradu oraz stabilny proces cięcia na całej długości, a to z kolei przekłada się bezpośrednio na zachowanie parametrów blach cienkich, elektrotechnicznych, lakierowanych, z dużą zawartością krzemu, zbliżonych do takich jakie uzyskuje się z wykrojnika.

Bardzo mała średnica skupienia wiązki w powiązaniu z duża gęstością energii sprawia, że nasze urządzenie laserowe wycina co najmniej dwukrotnie szybciej w porównaniu do tradycyjnych wycinarek CO2, przy czym dokładność wycinania jest dziesięciokrotnie wyższa, co potwierdzają pomiary dokonane na optycznej maszynie pomiarowej.

Brak gradu po wycinaniu, umożliwia pakietowanie blach stojana lub wirnika bez konieczności dodatkowej obróbki.
