Badania niszczące wykonywane w Grupie Badawczej Spawalność i Konstrukcje Spawane (SB) obejmują szereg badań materiałów podstawowych, złączy spawanych, zgrzewanych, lutowanych, klejonych, skręcanych oraz materiałów dodatkowych do spawania, które są niezbędne w procesach kwalifikowania technologii spawalniczych jak również na różnych etapach w procesów kontroli jakości.

Laboratorium Badań Niszczących, wchodzące w skład akredytowanego Laboratorium Badawczego Spawalnictwa (LBS), jest wyposażone w nowoczesny sprzęt badawczo-pomiarowy a personel posiada duże doświadczenie w zakresie wykonywanych badań.

Zdjęcia wybranego wyposażenia w Grupie Badawczej Spawalność i Konstrukcje Spawane (SB).

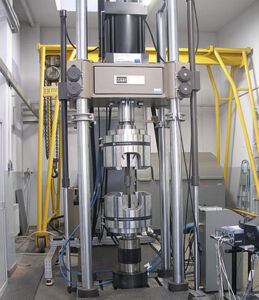

Maszyna wytrzymałościowa MTS 810 do badań statycznych i dynamicznych w zakresie sił ±1000 kN
Maszyna wytrzymałościowa MTS 810 do badań statycznych i dynamicznych w zakresie sił ±1000 kN

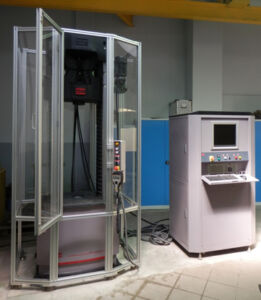

Maszyna wytrzymałościowa MTS Criterion C60 do badań statycznych w zakresie sił ±600 kN
Maszyna wytrzymałościowa MTS Criterion C60 do badań statycznych w zakresie sił ±600 kN

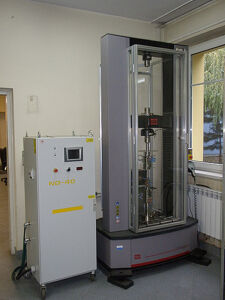

Maszyna wytrzymałościowa MTS Criterion C45 do badań statycznych w zakresie sił ±100 kN
Maszyna wytrzymałościowa MTS Criterion C45 do badań statycznych w zakresie sił ±100 kN

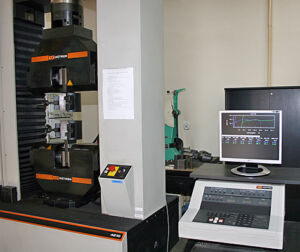

Maszyna wytrzymałościowa INSTRON 4210 do badań statycznych w zakresie sił ±600 kN
Maszyna wytrzymałościowa INSTRON 4210 do badań statycznych w zakresie sił ±600 kN

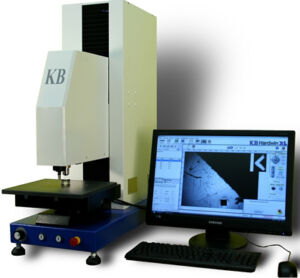

Twardościomierz automatyczny KB50-BYZ-FA (pomiary twardości sposobem Vickersa w zakresie obciążeń HV0,01- HV50)
Twardościomierz automatyczny KB50-BYZ-FA (pomiary twardości sposobem Vickersa w zakresie obciążeń HV0,01- HV50)

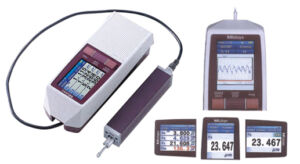

Profilometr stykowy MITUTOYO SJ – 210 do pomiarów chropowatości powierzchni
Profilometr stykowy MITUTOYO SJ – 210 do pomiarów chropowatości powierzchni

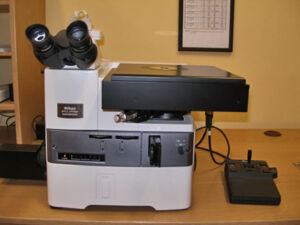

Mikroskop metalograficzny NIKON Eclipse MA-200 o zakresie powiększeń od10 do 3000×
Mikroskop metalograficzny NIKON Eclipse MA-200 o zakresie powiększeń od10 do 3000×

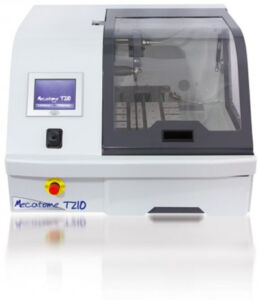

Przecinarka metalograficzna PRESI Mecatome T210
Przecinarka metalograficzna PRESI Mecatome T210

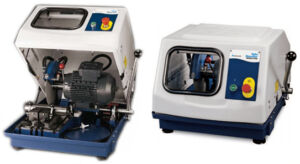

Przecinarka metalograficzna BUEHLER DELTA AbrasiMet
Przecinarka metalograficzna BUEHLER DELTA AbrasiMet

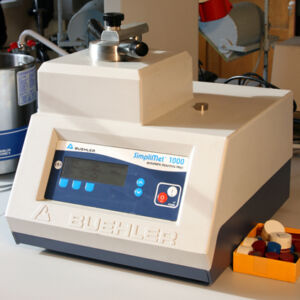

Praska do inkludowania próbek na gorąco BUEHLER SimpliMet 1000
Praska do inkludowania próbek na gorąco BUEHLER SimpliMet 1000

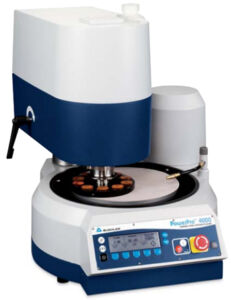

Automatyczna szlifierko-polerka BUEHLER PowerPro 4000
Automatyczna szlifierko-polerka BUEHLER PowerPro 4000

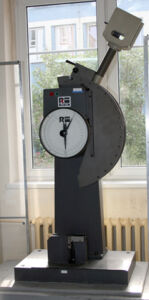

Młot udarnościowy AMSLER RKP 300 o początkowej energii 300J
Młot udarnościowy AMSLER RKP 300 o początkowej energii 300J

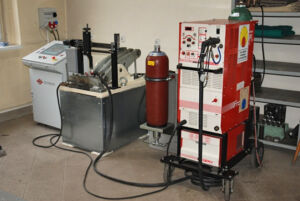

Stanowisko do prowadzenia prób Transvarenstraint
Stanowisko do prowadzenia prób Transvarenstraint

Podstawowe badania niszczące materiałów podstawowych i złączy spawanych metali

  • próba statycznego rozciągania,
  • badanie na zginanie,
  • badanie udarności,
  • pomiary twardości,
  • badania metalograficzne makro i mikroskopowe.
Uchwyt z próbkami do badań metalograficznych
Uchwyt z próbkami do badań metalograficznych

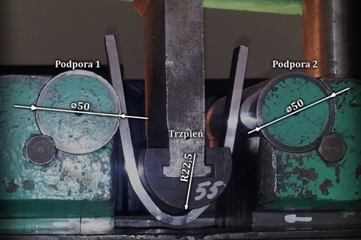

Badanie na zginanie złączy
Badanie na zginanie złączy

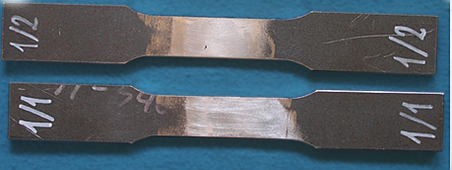

Widok próbek do rozciągania doczołowego złącza spawanego
Widok próbek do rozciągania doczołowego złącza spawanego
Widok próbki materiału podstawowego po próbie rozciągania
Widok próbki materiału podstawowego po próbie rozciągania

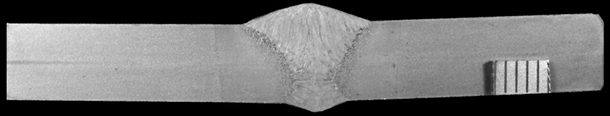

Makrostruktura doczołowego złącza spawanego
Makrostruktura doczołowego złącza spawanego

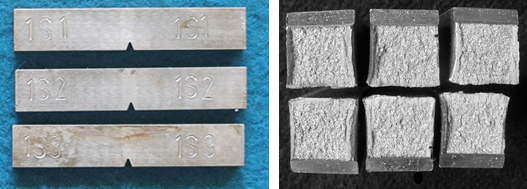

Próbki do badań udarności I ich przełomy
Próbki do badań udarności I ich przełomy

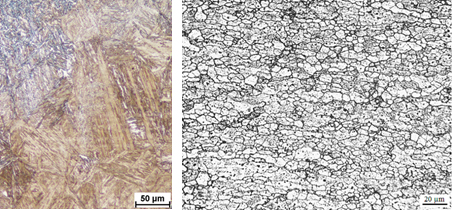

Mikrostruktura złączy
Mikrostruktura złączy

Badania niszczące złączy spawanych/zgrzewanych z tworzyw sztucznych

  • próba rozciągania,
  • próba zginania,
  • próba oddzierania,
  • badania makroskopowe i mikroskopowe.

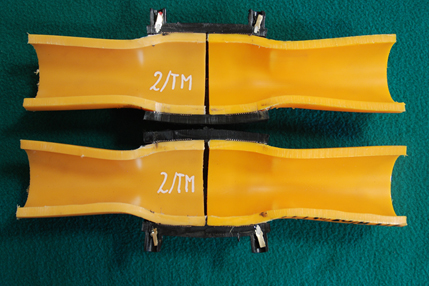

Próbki do próby oddzierania złączy z tworzyw sztucznych
Próbki do próby oddzierania złączy z tworzyw sztucznych

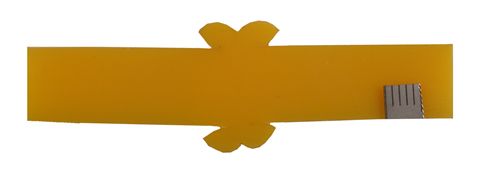

Makrostruktura złącza z tworzyw sztucznych
Makrostruktura złącza z tworzyw sztucznych

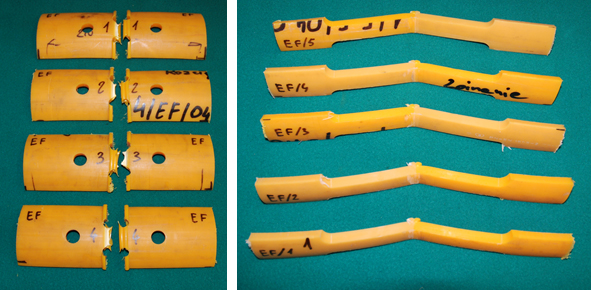

Próbki do próby rozciągania i gięcia złączy z tworzyw sztucznych
Próbki do próby rozciągania i gięcia złączy z tworzyw sztucznych

Badania zmęczeniowe

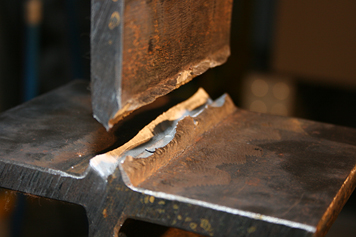

Przełom zmęczeniowy w złączu krzyżowym
Przełom zmęczeniowy w złączu krzyżowym

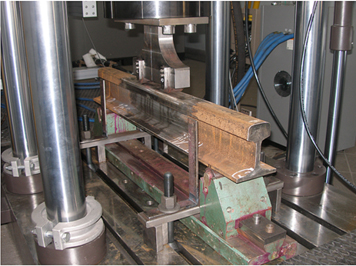

Badania zmęczeniowe złączy zgrzewanych szyn kolejowych
Badania zmęczeniowe złączy zgrzewanych szyn kolejowych

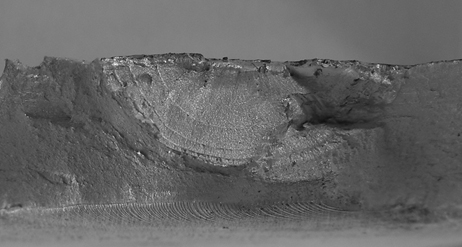

Przełom zmęczeniowy złącza ze stopu aluminium zgrzewanego metodą FSW
Przełom zmęczeniowy złącza ze stopu aluminium zgrzewanego metodą FSW

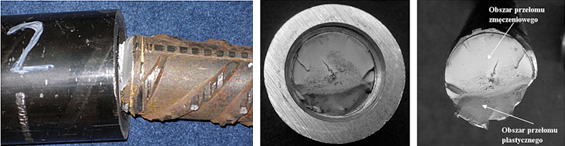

Przełomy zmęczeniowe skręcanych prętów zbrojeniowych
Przełomy zmęczeniowe skręcanych prętów zbrojeniowych

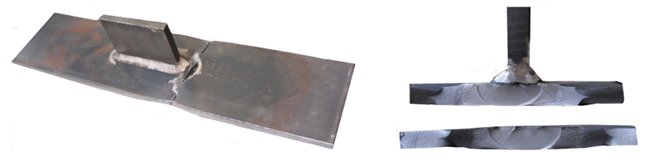

Przykłady przełomów zmęczeniowych
Przykłady przełomów zmęczeniowych

Badania metodami mechaniki pękania

  • próba CTOD,
  • badanie prędkości propagacji pęknięcia zmęczeniowego da/dN.

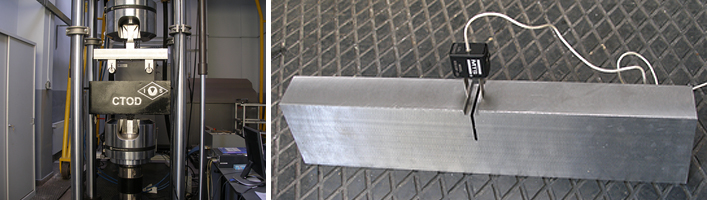

Stanowisko do prób CTOD i widok próbki do badań
Stanowisko do prób CTOD i widok próbki do badań

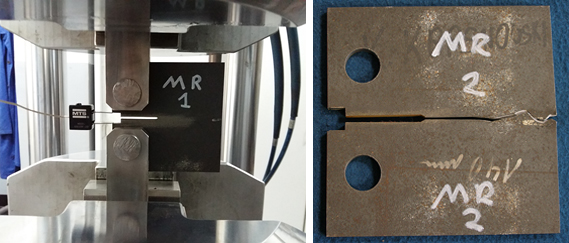

Badanie prędkości propagacji pęknięcia zmęczeniowej da/dN i widok próbki po badaniu
Badanie prędkości propagacji pęknięcia zmęczeniowej da/dN i widok próbki po badaniu

Badania spawalności

  • próba Tekken (odporność na pękanie zimne),
  • próba CTS (odporność na pękanie zimne),
  • próba Transvarenstreint (odporność na pękanie gorące),
  • próba Pelliniego.

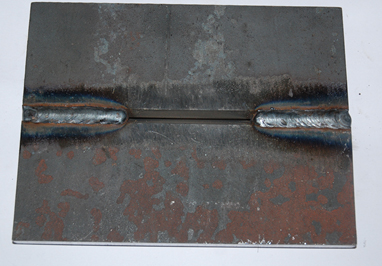

Widok złącza próbnego do próby Tekken
Widok złącza próbnego do próby Tekken

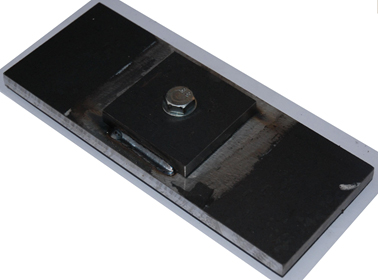

Widok złącza próbnego do próby CTS
Widok złącza próbnego do próby CTS

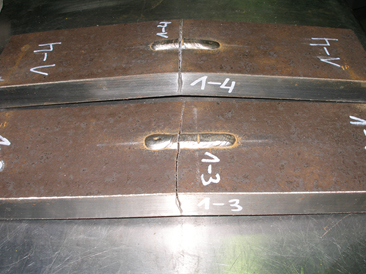

Widok próbek po próbie Pelliniego
Widok próbek po próbie Pelliniego

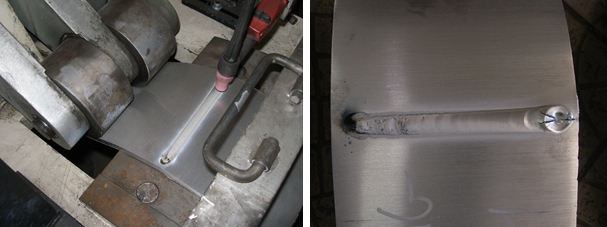

Stanowisko do próby Transvarenstraint i widok próbki po badaniu
Stanowisko do próby Transvarenstraint i widok próbki po badaniu

Inne badania

  • badanie odporności na pękanie lamelarne (próba „Z”),
  • próba łamania (egzaminowanie spawaczy),
  • badania własności złączy w warunkach symulowanych cykli cieplnych spawania,
  • badania jakości powierzchni po cięciu termicznym,
  • inne wg potrzeb i ustaleń z Klientem.

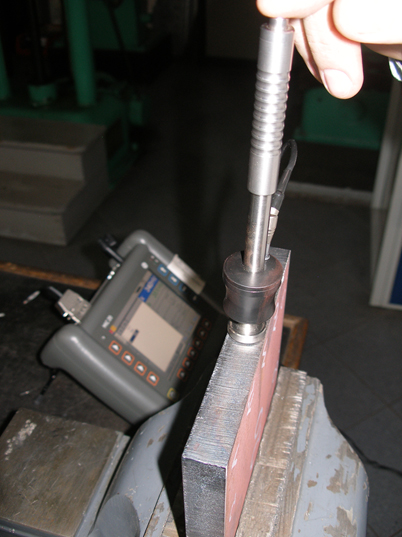

Pomiary twardości na powierzchni ciętej
Pomiary twardości na powierzchni ciętej

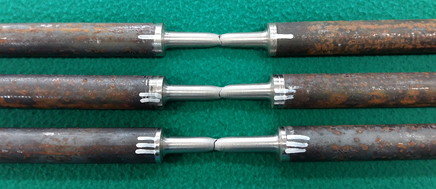

Widok próbek po próbie „Z”
Widok próbek po próbie „Z”

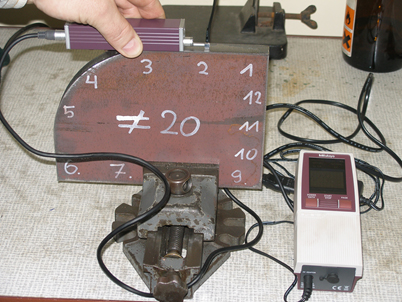

Pomiary chropowatości na powierzchni ciętej
Pomiary chropowatości na powierzchni ciętej
