Diagnostyka izolacji zwojowej wykonywana przez pracowników Laboratorium Napędów i Maszyn Elektrycznych bazuje na autorskiej metodzie polegającej na analizie fali napięciowej wzbudzanej w uzwojeniu po wyłączeniu prądu stałego.

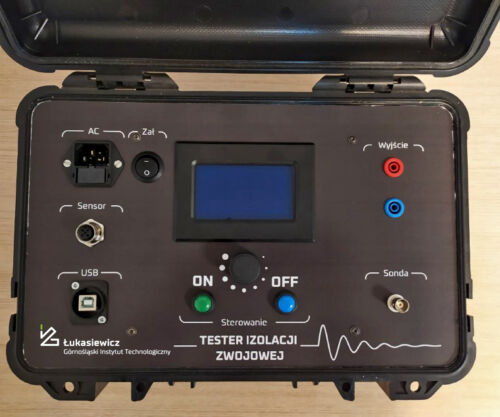

Metodę tę wykorzystano do opracowania koncepcji przyrządu diagnostycznego.
Ten sposób diagnozowania posiada następujące cechy:
- opatentowany sposób badania izolacji zwojowej za pomocą przerywania prądu stałego,
- analiza fali napięciowej wzbudzonej w uzwojeniu po wyłączeniu prądu stałego. Wygenerowana fala napięciowa rozkłada się na poszczególnych zezwojach, a jej częstotliwość zależy wyłącznie od parametrów uzwojenia i jego izolacji,
- metoda porównawcza. Porównywać można oscylogramy dla poszczególnych faz maszyny – jeżeli mamy dostęp do punktu gwiazdowego lub jesteśmy w stanie rozłączyć poszczególne pasma. Można również rejestrować i porównywać oscylogramy skojarzonych faz: UV,VW,WU. Oczywiście zalecane jest systematyczne wykonywanie pomiarów i porównywanie zmian w otrzymanych rezultatach,
- metoda bazuje na wyznaczaniu logarytmicznego dekrementu tłumienia oraz częstotliwości indukowanego sygnału.

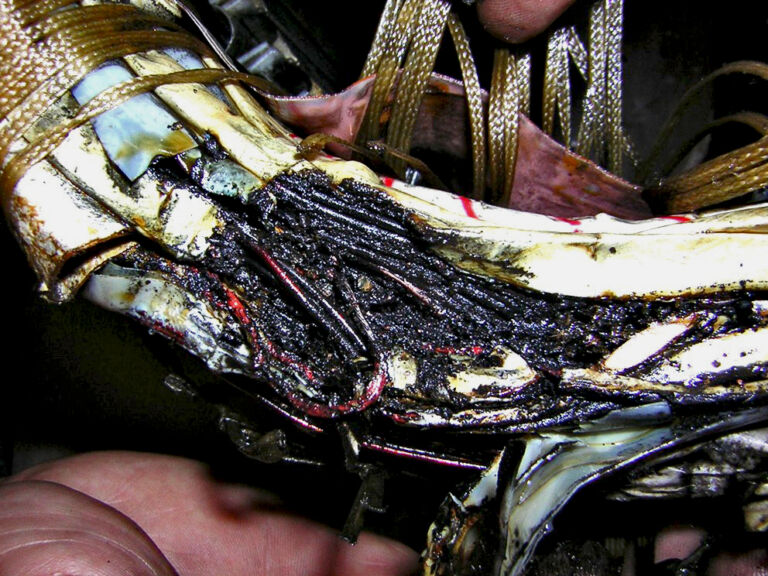

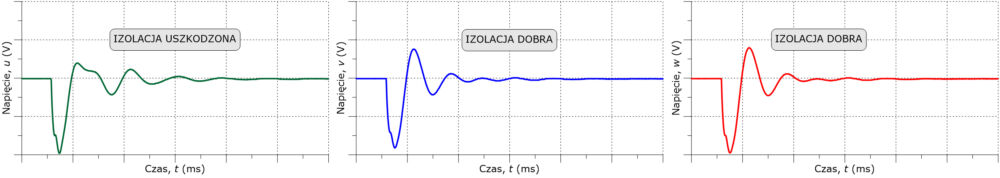

Poniżej przedstawiono przykład ilustrujący uszkodzoną izolację zwojową uzwojenia.
