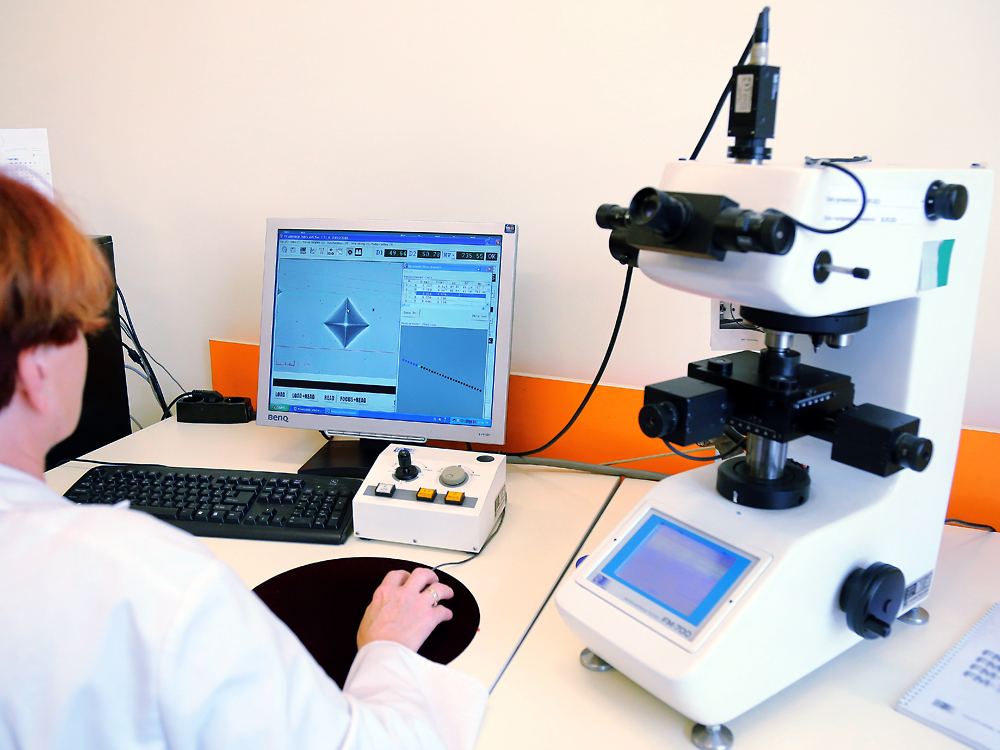

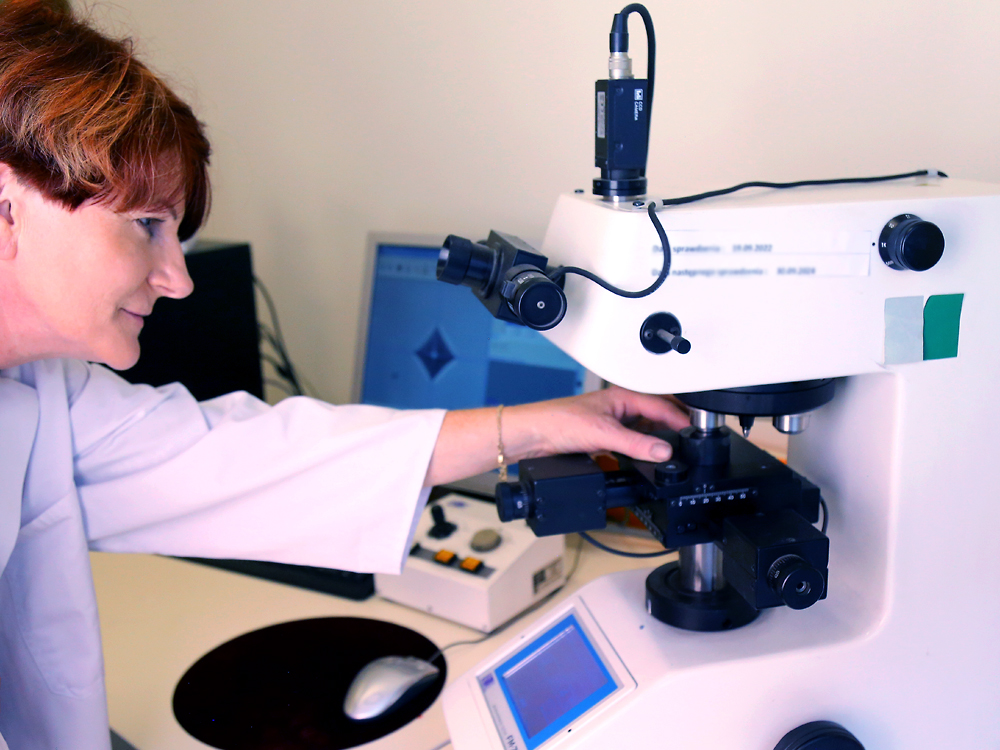

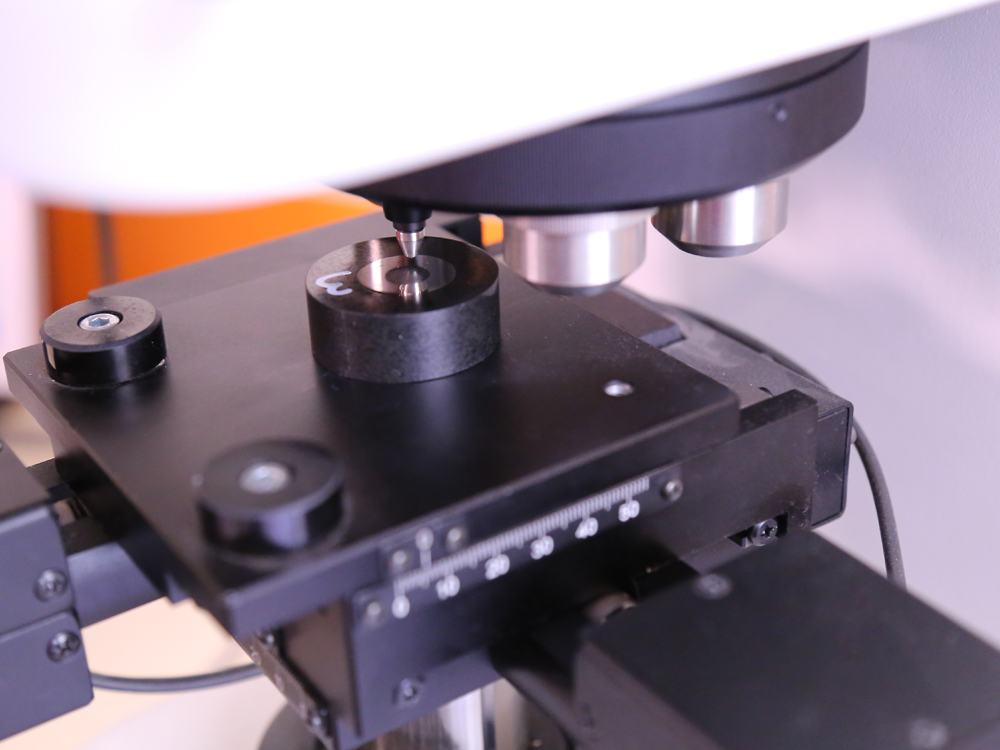

Mikrotwardościomierz Future-Tech FM-700
Parametry techniczne mikrotwardościomierza Future-Tech FM-700:
- Obciążenie standardowe:
- 98,07 – 9807 mN
- 10 – 1000 G
- Stosowane wgłębniki:
- diamentowy Vickersa (HV)
- diamentowy Knoopa (HK)
- Mikroskop pomiarowy:
- Powiększenie do pomiaru x400 (obiektyw 40 x okular 10)
- mierzona długość 200 µm
- jednostka pomiaru 0,1 µm
- Przeliczanie wartości twardości: zgodnie z SEA (J-417b), ASTM E-140 oraz JIS
- Dokładność: zgodnie z JIS B-7734 oraz ASTM E-384
Przy użyciu mikrotwardościomierza Future-Tech FM-700 można przeprowadzić pomiary twardości sposobem Vickersa: HV0,01 ÷HV1 według PN-EN ISO 6507-1.
Urządzenie służy przede wszystkim do pomiarów rozkładu twardości według dowolnej ścieżki pomiarowej. Można w ten sposób wyznaczyć między innymi głębokość warstwy utwardzonej lub zmiękczonej, można poprzez wbudowany mikroskop metalograficzny dokonywać pomiarów twardości określonych faz strukturalnych lub stref segregacyjnych przy obciążeniu wgłębnika: 98,07 ÷ 9807mN.
Urządzenie umożliwia dokumentacje fotograficzną mikrostruktury wraz z obrazem odcisku wgłębnika.
Pomiar rozkładu twardości może odbywać się w sposób automatyczny i ręczny. Urządzenie wyświetla wynik pomiaru twardości sposobem Vickersa (HV) z możliwością przeliczenia go na dowolne jednostki twardości: HB, HRC, HRA, HRD, HK, HR15T itp. zgodnie z SEA (J-417b), ASTM E-140 oraz JIS.
Podstawowy zakres oferowanych badań przy użyciu mikrotwardościomierza Future-Tech FM-700:
- Pomiar twardości sposobem Vickersa: HV0,01 ÷HV1 według PN-EN ISO 6507-1
- Rozkład twardości według dowolnej linii pomiarowej,
- Pomiar mikrotwardości określonej fazy strukturalnej,
- Pomiar głębokości warstwy utwardzonej,
- Ocena złącza spajanego metodą pomiaru twardości na przekroju.
